Оптическое центрировочно-дальномерное устройство для электронного тахеометра

Описание проекта

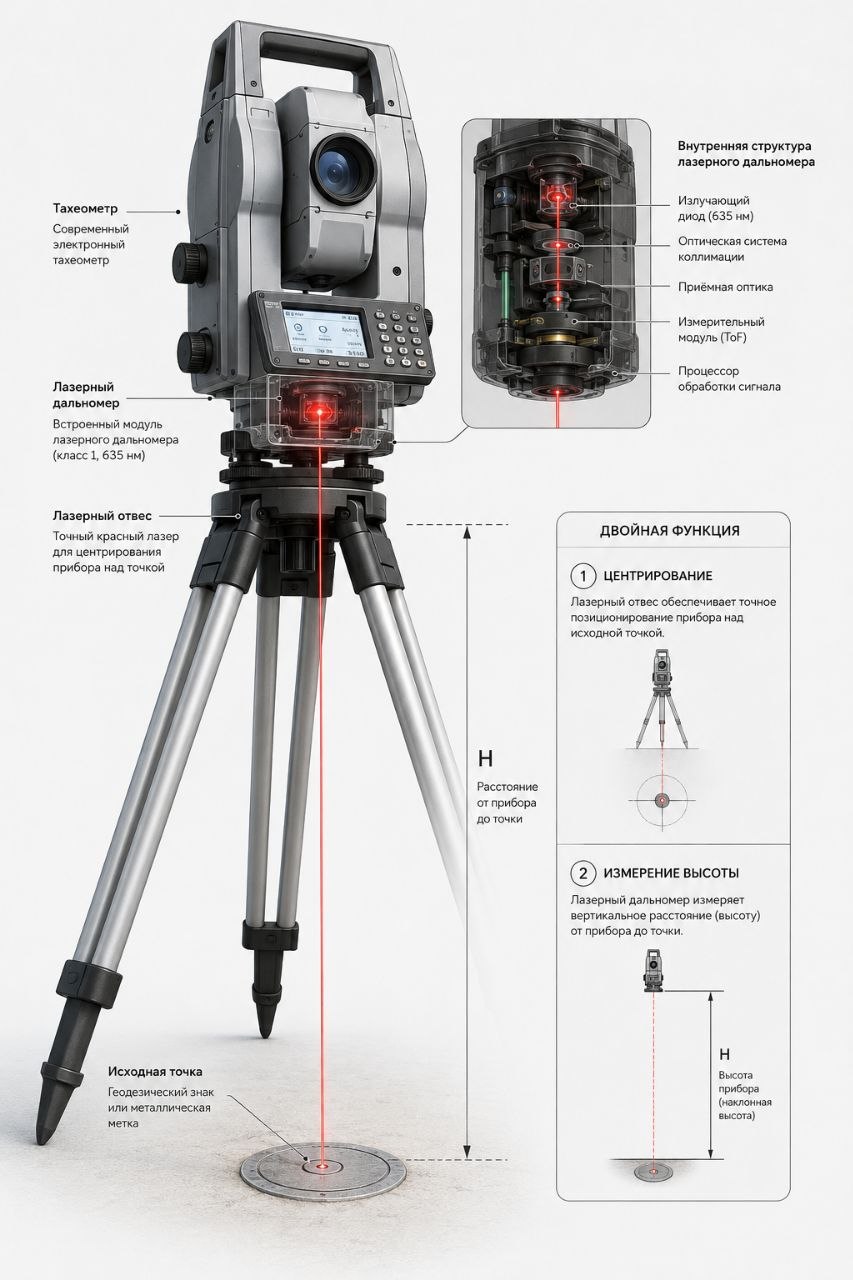

Оптическое центрировочно-дальномерное устройство предназначено для одновременного центрирования прибора и определения его высоты над исходной точкой.

Центрировочно-дальномеоное устройство состоит из лазерного дальномера, закреплённого в нижней части тахеометра (в его основании). Луч лазера используется как для определения высоты прибора и для его центрирования над исходной точкой.

Отличием от существующих тахеометров заключается в том, что в центрировочное устройство тахеометра выполняет функцию центрирования за счёт лазерного луча, в рамках реализации проекта предлагается создать комбинированное устройство- центровочно-дальномерное.

Принцип работы

Центрирование

Лазерный луч проецируется на исходную точку (например, гвоздь или маркер).

Пользователь корректирует положение тахеометра до совмещения лазерного пятна с центром точки.

Луч дальномера направляется вертикально вниз.

Устройство автоматически определяет расстояние до поверхности (высоту прибора).

Все данные (координаты центра, высота) отображаются на экране тахеометра.

Возможна интеграция с ПО для автоматизации съёмки и разбивки.

Преимущества

Экономия времени: не требуется использовать отдельные приборы для центрирования и измерения высоты.

Повышение точности: минимизируются ошибки, связанные с переносом данных между приборами.

Удобство эксплуатации: интуитивное управление, автоматизация расчётов.

Универсальность: подходит для всех видов геодезических и инженерных работ.

Области применения

Геодезическая съёмка

Инженерные изыскания

Строительство и монтаж

Топографические работы

Отличие от существующих решений

В современных тахеометрах центрирование выполняется либо оптическим, либо лазерным центриром, а высота измеряется отдельно. В данном проекте реализована интеграция: один лазерный луч выполняет обе функции, что делает устройство уникальным и более эффективным.
